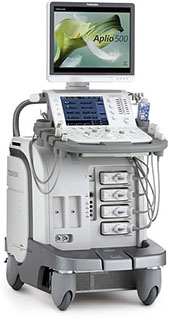

Aplio 500

Ультразвуковая система с качественной визуализацией и новейшими технологиями

Каждый пациент уникален, обследование многих из них является сложной задачей. Система Aplio 500 — гарант производительности и высокой диагностической достовер-ности. Уникальные базовые технологии этой системы обеспечивают непревзойденный уровень клинической точности, производительности и простоты использования.  Позволяют выполнять исследования значительно быстрее и с большей уверенностью.

С помощью пакета клинических приложений, обеспечивающих оптимальное качество визуализации, количественный анализ, а также возможность выполнения интервенци-онных процедур, система Aplio 500 обеспечивает качественную и эффективную  диагностику. Комплексный пакет повышения производительности iStyle+ включает

в себя набор усовершенствованных средств для оптимизации работы и функций  автоматизации, повышает эффективность исследований и качество диагностики.

Напишите нам

Подробные характеристики ультразвукового сканера Aplio 500

1

Область применения: абдоминальные исследования, исследования сосудов, кардиология, маммология, неврология, неонатология, онкология, педиатрия, поверхностные органы и системы, скелетно-мышечная система, травматология и ортопедия, урология, транскраниальные исследования



2

Класс: высокий



3

Конструктивное исполнение: передвижной



4

Наличие пакетов  специализированных программ для кардиологии, акушерства и гинекологии, ангиологии, урологии, педиатрии, исследования почек и щитовидной железы, биопсии, технологии полуавтоматического измерения толщины комплекса "интима-медиа" сонных артерий, эластографии поверхностных структур, возможность определения скорости звука в контрольном объеме



5

Режимы сканирования:

5.1

B-режим

5.1.1

Карты псевдоокрашивания (для оптимизации поверхностно расположенных органов) - 12

5.1.2

Максимальная частота 1215 кадров в секунду

5.2

M-режим

5.2.1

Карты псевдоокрашивания (для улучшения визуализации развертки М-режима при исследовании гемодинамики у детей)

5.2.2

Скорость развертки 1,7*13,9сек

5.3

Псевдоконвексное сканирование в B-режиме для линейных датчиков

5.4

Пространственное компаундирование

5.5

Режим второй (тканевой) гармоники THI с субстракцией импулься, дифференцированной тканевой гармоники, фильтрационной тканевой гармоники

5.6

Импульсно-волновой допплер PW

5.6.1

Минимально определяемая скорость, 0,3 см/сек

5.6.2

Максимально определяемая скорость, 378,2 см/сек

5.6.3

Диапазон допплеровских фильтров, 2-13021 Гц

5.6.4

Диапазон измерительного объема, 1-20 мм

5.6.5

Карты псевдоокрашивания-12

5.7

Режим высокой частоты повторения импульсов излучения (HPRF)

5.8

Цветной допплер CFM

5.8.1

Минимально определяемая скорость,0,4 см/сек

5.8.2

Максимально определяемая скорость, 384,6 см/сек

5.8.3

15  цветовых карт

5.8.4

387 кадров /сек

5.9

Энергетический допплер PD

5.9.1

Число цветовых карт - 11

5.9.2

Частота кадров 387/сек

5.10

Направленный энергетический допплер

5.10.1

Число цветовых карт-5

5.10.2

Частота кадров 387/сек

5.11

Режим картирования сосудистого русла с высоким пространственно-временным разрешением (возможно использование данного режима со всеми конвексными и линейными датчиками)

5.12

Триплексный режим в реальном времени

5.13

Многолучевой прием

5.14

Режим пространственного и частотного кодирования в реальном масштабе времени в комбинации с методикой подавления шумов

5.15

Режим прецизионной визуализации – одновременной обработки множества смежных ультразвуковых линий  в реальном масштабе времени для усиления  отраженного эхосигнала и уменьшения шумов

5.16

Анатомический M-режим

5.17

Непрерывно-волновой допплер CW

5.17.1

Максимально определяемая скорость, 380 см/сек

5.17.2

Карты псевдоокрашивания-12

5.17.3

Диапазон допплеровских фильтров,153-13021 Гц

5.18

Тканевой допплер TVI

5.18.1

Максимальная частота кадров 1087/сек

5.18.2

Число цветовых карт-12

5.19

Тканевое усиление с высокой частотой кадров

5.20

Эластография компрессионная - опционально

5.21

Эластография сдвиговой волной

5.21.1

Цветовое изображение по скорости распространения сдвиговой волны (м/сек)

5.21.2

Цветовое изображение по эластичности (килопаскали)

5.21.3

Цветовая карта прохождения сдвиговой волны через зону интереса

5.21.4

Измерение скорости распространения сдвиговой волны в килопаскалях и в м/сек

5.21.5

Одновременный вывод В-изображения и цветового изображения сдвиговой волны

5.22

Расширенное конвексное сканирование в B-режиме для конвексных датчиков

5.23

Опциональные возможности:   Получение 3-D изображения с помощью 2-D датчика,  Панорамное сканирование, технология трехмерного сканирования в режиме реального времени (4D), синхронизация по сигналу ЭКГ

5.24

Три частоты излучения ультразвука для каждого режима сканирования



6

Формирование изображений:

6.1

Регулировка мощности акустического излучения и регулировка усиления принимаемого сигнала с отображением значений на экране монитора

6.2

Динамическая фокусировка на прием

6.3

Динамическая апертура на излучение и прием

6.4

Аподизация на излучение и прием

6.5

Возможность регулировки плотности линий в B-режиме и режиме CFM

6.6

Частотное компаундирование

6.7

Динамическая фильтрация по глубине сканирования

6.8

Псевдоокрашивание полутонового изображения

6.9

Изменение параметров визуализации (постпроцессинг) на "замороженном" изображении

6.10

Автоматическая трассировка допплеровского спектра и автоматического измерения параметров кровотока

6.11

Поворот и инверсия изображения

6.12

Фильтр подчеркивания границ изображения

6.13

Сглаживание изображения

6.14

Управление гамма-коррекцией

6.15

Сочетание режимов

6.15.1

В и М

6.15.2

В и импульсно-волнового допплера

6.15.3

В и цветового картирования

6.15.4

В, М и цветового картирования

6.15.5

В, импульсно-волнового допплера и цветового картирования

6.15.6

В, постоянного допплера и цветового картирования

6.15.7

В- и энергетического допплера

6.15.8

В, импульсно-волнового и энергетического допплера

6.15.9

В и направленного энергетического допплера

6.15.10

В, импульсно-волнового допплера и направленного энергетического допплера

6.15.11

В, импульсно-волнового и тканевого допплера в реальном времени

6.15.12

В-, PW- и режима картирования сосудистого русла с высоким пространственно-временным разрешением в реальном времени

6.15.13

Сложного многолучевого сканирования в B-режиме с режимом цветового картирования кровотока

6.15.14

Сложного многолучевого сканирования в B-режиме с режимом улучшенного динамического потока

6.15.15

Пространственного и частотного кодирования в реальном масштабе времени в B-режиме с методикой подавления шумов с режимом цветового картирования кровотока

6.15.16

Пространственного и частотного кодирования в реальном масштабе времени в B-режиме с методикой подавления шумов с режимом картирования сосудистого русла с высоким пространственно-временным разрешением

6.15.17

Прецизионной визуализации  в B- режиме с режимом цветового картирования кровотока

6.15.18

Прецизионной визуализации   в B- режиме с режимом  картирования сосудистого русла с высоким пространственно-временным разрешением

6.15.19

Прецизионной визуализации  в B- режиме с режимами тканевого гармонического изображения

6.16

Возможность выбора в триплексном режиме приоритета обновления изображения B + CFM или изображения спектра допплеровских частот

6.17

Мультимодальная визуализация – одновременный просмотр КТ, МРТ и ультразвуковых изображений на мониторе ультразвукового сканера, полученных через DICOM



7

Параметры формирования изображения:

7.1

Восемь положений по глубине сканирования зоны фокуса на излучение

7.2

Четыре зоны усиления по глубине

7.3

Четыре одновременно поддерживаемых зоны фокуса на излучение

7.4

Возможность наклонного ультразвукового сканирования при исследовании линейным датчиком в допплеровских режимах, +-30 градусов

7.5

Диапазон частоты повторения импульсов излучения (PRF)

7.5.1

в режиме импульсно-волнового допплера PW, 0,3-52,1 кГц

7.5.2

при допплеровском сканировании в режиме CFM, 0,3-37,4 кГц

7.5.3

при допплеровском сканировании в режиме энергетического допплера, 0,3-37,4 кГц

7.5.4

при допплеровском сканировании в режиме тканевого допплера 0,14-21,0, кГц

7.6

Диапазон значений измерительного объема в режиме импульсно-волнового допплера PW, 1-20 мм

7.7

Кратность увеличения изображения в режиме реального времени (акустический зум) -27 раз

7.8

Кратность увеличения изображения в режиме стоп-кадра (PAN-зум) -27 раз

7.9

Шкала серого, 256  градаций



8

Измерения:

8.1

Во время исследования и из памяти кинопетли и из сохраненных файлов

8.2

Измерения в B-режиме (одновременно не менее восьми параметров): расстояние, площадь (метод эллипса и метод оконтуривания), объем, угол, отношение линейных размеров, отношение площадей, степень

8.3

Измерения в M-режиме (одновременно не менее восьми параметров): расстояние, скорость, временной интервал, частота сердечных сокращений, ускорение, время нарастания/спада

8.4

Измерения в режиме регистрации спектрального допплера: линейная скорость, средняя скорость, временные интервалы, индекс резистентности, пульсационный индекс, градиент давления, частота сердечных сокращений, автоматическая трассировка допплеровского спектра в реальном времени, автоматический расчет параметров допплеровского спектра в реальном времени



9

Сервисные функции:

9.1

Предварительные установки, в том числе задаваемые пользователем

9.2

Конфигуратор отчетов с возможностью редактирования и экспорта

9.3

Регулировка скорости просмотра кинопетли

9.4

Возможность печати изображений на черно-белом или цветном видеопринтере

9.5

Индикация параметров акустического выхода (TIC, TIB, TIS, MI) по ГОСТ IEC 61157, ГОСТ Р МЭК 62359

9.6.1

Режим автоподстройки B-изображения

9.6.2

Режим автоподстройки допплеровского изображения

9.7

Возможность программирования пользовательских протоколов

9.8

Помощь в проведении исследования в виде всплывающих подсказок - опционально

9.9

Предустановленные протоколы исследований

9.10

Модуль для дистанционной диагностики аппарата с безопасным доступом через Интернет - опционельно

9.11

Система регистрации и архивации изображений

9.11.1

Кинопетля, количество кадров 2700

9.11.2

Запись кадров и кинопетель в формате DICOM

9.11.3

Запись кадров и кинопетель в форматах, совместимых с Windows (.bmp/.jpg/.tif/.avi и пр.)

9.11.4

Архив пациентов с функцией поиска

9.11.5

Составление отчетов на русском языке с возможностью добавления изображений и комментариев  - опционально

9.11.6

Работа в компьютерной сети

9.11.7

Архивация изображений на встроенный жесткий диск

9.11.7.1

Объем жесткого диска,1000 МГб

9.11.8

Архивация изображений на CD- и DVD-диски  - опционально

9.11.9

Архивация изображений на внешние носители через порт USB

9.11.10

Составление отчетов на русском языке с возможностью добавления изображений и комментариев - опционально

9.12

Возможность подключения принтеров через USB-порт

9.13

Возможность подключения DICOM-принтеров

9.14

Возможность подключения сетевых принтеров - опционально



10

Датчики:

10.1

Ультразвуковой датчик (линейный)

10.1.1

Диапазон рабочих частот 4,0-11,0 МГц

10.1.2

Линейный размер рабочей поверхности апертуры, 45мм

10.1.3

192 элемента датчика

10.1.4

Глубина проникновения в B-режиме,140 мм

10.1.5

Глубина проникновения в режиме PW, 140 мм

10.1.6

Глубина проникновения в режиме CFM,140 мм

10.1.7

Продольная разрешающая способность в B-режиме в рабочем диапазоне глубин сканирования  0,1 мм

10.1.8

Поперечная разрешающая способность в B-режиме в рабочем диапазоне глубин сканирования  0,2  мм

10.1.9

Контрастное разрешение в B-режиме мишеней в рабочем диапазоне глубин сканирования, имеющих уровень относительно фона, дБ

10.1.10

Поддержка режимов: независимое смещение угла в B режиме, цветовых и спектральных допплеровских режимах, тканевой гармоники с субтракцией импульса, дифференцированной тканевой гармоники, цветового допплера. энергетического допплера, импульсно-волнового допплера, картирования микрососудистого русла с высоким пространственно-временным разрешением, трапециевидного сканирования, сложного многолучевого сканирования в реальном масштабе времени, пространственного и частотного кодирования в реальном масштабе времени в комбинации с методикой подавления помех, прецизионной визуализации, оптимизация 2D изображения по акустическим свойствам тканей, оптимизации допплеровского изображения, панорамного сканирования, контрастной эхографии

10.2

Ультразвуковой датчик (линейный)с  диапазоном рабочих частот 7,0-18,0 МГц

10.2.1

Линейный размер рабочей поверхности апертуры, 38мм

10.2.2

192 элемента датчика

10.2.3

Глубина проникновения в B-режиме, 70  мм

10.2.4

Глубина проникновения в режиме PW, 70 мм

10.2.5

Глубина проникновения в режиме CFM, 70 мм

10.2.6

Продольная разрешающая способность в B-режиме в рабочем диапазоне глубин сканирования  0,1 мм

10.2.7

Поперечная разрешающая способность в B-режиме в рабочем диапазоне глубин сканирования  0,1 мм

10.2.8

Контрастное разрешение в B-режиме мишеней в рабочем диапазоне глубин сканирования, имеющих уровень относительно фона, дБ

10.2.9

Поддержка режимов: независимое смещение угла в B режиме, цветовых и спектральных допплеровских режимах, тканевой гармоники с субтракцией импульса, дифференцированной тканевой гармоники, цветового допплера, энергетического допплера, импульсно-волнового допплера, картирования микрососудистого русла с высоким пространственно-временным разрешением, трапециевидного сканирования, сложного многолучевого сканирования,  сложного многолучевого сканирования в реальном масштабе времени в реальном масштабе времени, пространственного и частотного кодирования в реальном масштабе времени в комбинации с методикой подавления помех, прецизионной визуализации, оптимизация 2D изображения по акустическим свойствам тканей, оптимизации допплеровского изображения, панорамного сканирования, контрастной эхографии

10.3

Ультразвуковой датчик (конвексный)

10.3.1

Диапазон рабочих частот 2,5-6,0 МГц

10.3.2

Радиус кривизны поверхности датчика,55 мм

10.3.3

160 элементов датчика

10.3.4

Глубина проникновения в B-режиме,400 мм

10.3.5

Глубина проникновения в режиме PW, 400 мм

10.3.6

Глубина проникновения в режиме CFM, 400 мм

10.3.7

Продольная разрешающая способность в B-режиме в рабочем диапазоне глубин сканирования  0,2 мм

10.3.8

Поперечная разрешающая способность в B-режиме в рабочем диапазоне глубин сканирования 0,4 мм

10.3.9

Контрастное разрешение в B-режиме мишеней в рабочем диапазоне глубин сканирования, имеющих уровень относительно фона, дБ

10.3.10

поддержка режимов: тканевой гармоники с субтракцией импульса, дифференцированной тканевой гармоники, импульсно-волнового допплера, цветового допплера, энергетического допплера, картирования микрососудистого русла с высоким пространственно-временным разрешением, многолучевого сложного сканирования в реальном масштабе времени, пространственного и частотного кодирования в реальном масштабе времени в комбинации с методикой подавления помех, прецизионной визуализации, оптимизации 2D изображения по акустическим свойствам тканей, оптимизации допплеровского спектра панорамного сканирования ,режим оценки акустической структуры с цветовой дифференциацией, эластографии компрессионной, эластографии сдвиговой волны, контрастной эхографии

10.4

Ультразвуковой датчик (фазированный)

10.4.1

Диапазон рабочих частот 1,5 МГц

10.4.2

Линейный размер рабочей поверхности апертуры,22  мм

10.4.3

90 элементов датчика

10.4.4

Угол обзора ,90  град.

10.4.5

Глубина проникновения в B-режиме, 140 мм

10.4.6

Глубина проникновения в режиме PW, 140 мм

10.4.7

Глубина проникновения в режиме CFM, 140 мм

10.4.8

Продольная разрешающая способность в B-режиме в рабочем диапазоне глубин сканирования: 0,5 мм

10.4.9

Поперечная разрешающая способность в B-режиме в рабочем диапазоне глубин сканирования: 2,1 мм

10.4.10

Контрастное разрешение в B-режиме мишеней в рабочем диапазоне глубин сканирования, имеющих уровень относительно фона, дБ

10.4.11

Поддержка режимов: тканевой гармоники с субтракцией импульса, фильтрационной тканевой гармоники, импульсно-волнового допплера, постоянно-волнового допплера, цветового допплера, энергетического допплера, тканевого допплера, оптимизация 2D изображения по акустическим свойствам тканей, оптимизации допплеровского изображения, контрастной эхографии



11

Цветной жидкокристаллический монитор высокого разрешения с антибликовым покрытием

11.1

Диагональ, 19 дюймов

11.2

Разрешение, 1280*1024 пикселей



12

Устройства ввода: Функциональная клавиатура, ножная педаль- опционально



13

Порты: Четыре порта для подключения ультразвуковых датчиков, Два USB-портов, Порт ввода ЭКГ-сигнала



14

Жидкокристаллический командный монитор

14.1

Перемещение панели управления:

14.2

По высоте

14.3

По горизонтали

14.4

Поворотное



15

Габаритные размеры:

15.1

Длина, 890-1010 см

15.2

Ширина, 584 см

15.3

Высота, 1390-1790 см



16

Масса, 145 кг



17

Потребляемая мощность, 450 кВА



18

Комплектация:

18.1

Видеопринтер, опционально

18.2

Лазерный принтер,опционально

18.3

Источник бесперебойного питания опционально

18.4

Подогреватель геля

18.5

Комплект кабелей электропитания, 1  комп



Адрес: 129343, г. Москва,

ул. Уржумская, д. 4, с. 33, 1 этаж тел.: +7 (495) 669-67-41

e-mail: info@stm-med.com

© 2015 ООО "Спецтехника-М ". Все права защищены.

Использование материалов сайта

Политика конфиденциальности
